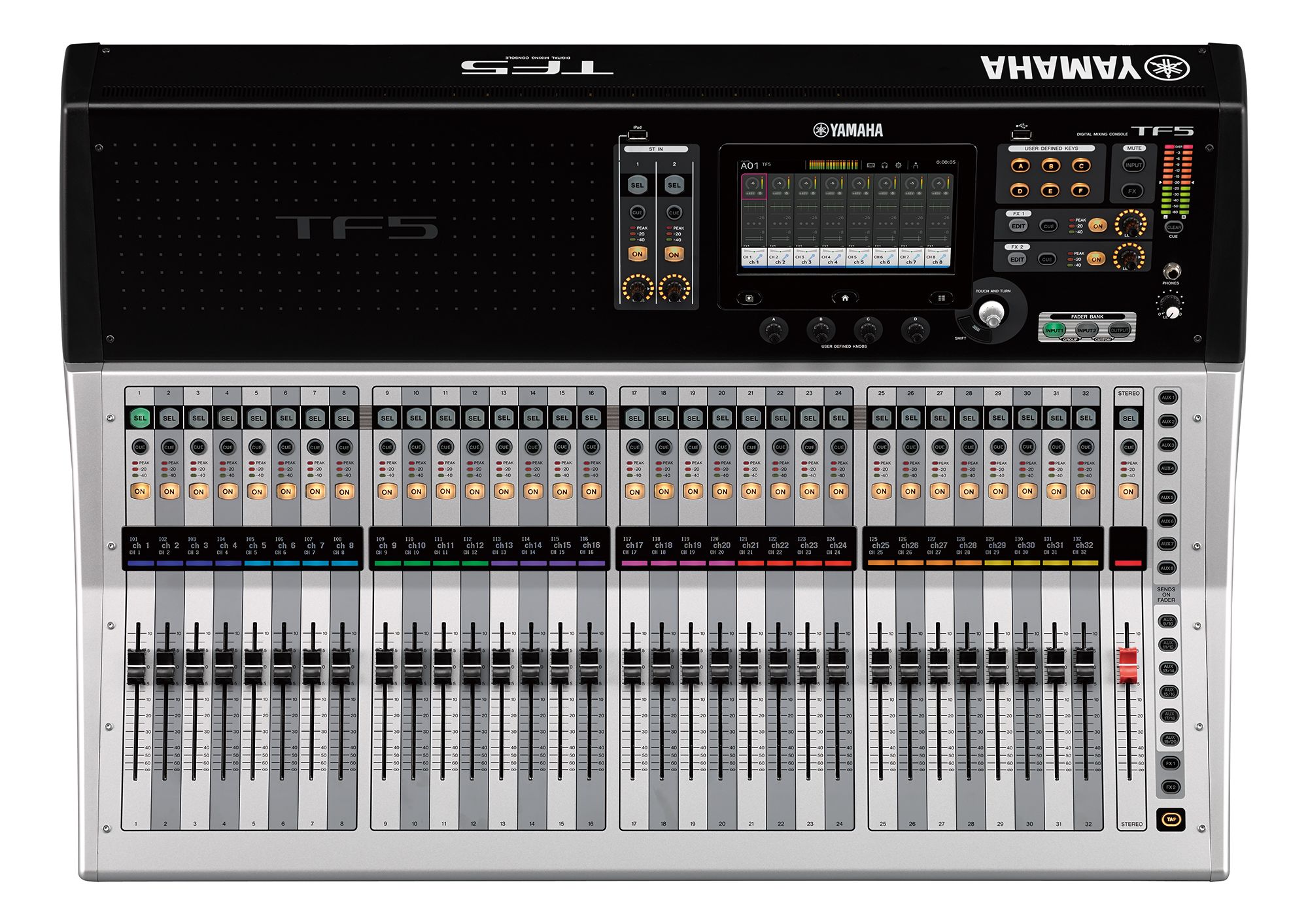

推子配置 |
32 + 1 (主控) |
24 + 1 (主控) |
16 + 1 (主控) |
|
混音能力 |
輸入通道 |
48 (40 單聲道 + 2 立體聲 + 2 返送通道) |
48 (40 單聲道 + 2 立體聲 + 2 返送通道) |
40 (32 單聲道 + 2 立體聲 + 2 返送通道) |
|
Aux 總線 |
20 (8 單聲道 + 6 立體聲) |
20 (8 單聲道 + 6 立體聲) |
20 (8 單聲道 + 6 立體聲) |
|
立體聲總線 |
1 |
1 |
1 |
|
副總線 |
1 |
1 |
1 |
|
輸入通道功能 |
8 DCA 編組 |
8 DCA 編組 |
8 DCA 編組 |
|
I/O接口 |
輸入 |
32 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) |
24 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) |
16 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) |
|
輸出 |
16 (XLR) |
16 (XLR) |
16 (XLR) |
|
擴展槽 |
1 |
1 |
1 |
|
板載處理器 |
DSP |
8 效果器 + 10 GEQ |
8 效果器 + 10 GEQ |
8 效果器 + 10 GEQ |
|
USB |
34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 |
34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 |
34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 |
|
通用規格 |
|
采樣頻率 |
內部 |
48 kHz |
48 kHz |
48 kHz |
|
信號延遲 |
低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz |
低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz |
低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz |
|
推子 |
100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 |
100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 |
100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 |
|
總諧波失真 |
低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) |
低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) |
低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) |
|
頻率響應 |
+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT |
+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT |
+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT |
|
動態范圍 |
110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. |
110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. |
110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. |
|
嗡聲和噪聲 |
等效輸入噪聲 |
–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
|
殘余輸出噪聲 |
–85 dBu, ST 主控 off (Measured with an A-Weight filter) |
–85 dBu, ST 主控 off (Measured with an A-Weight filter) |
–85 dBu, ST 主控 off (Measured with an A-Weight filter) |
|
串?dāng)_ |
–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. |
–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. |
–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. |
|
供電要求 |
100–240 V 50/60 Hz |
100–240 V 50/60 Hz |
100–240 V 50/60 Hz |
|
功耗 |
120 W |
110 W |
100 W |
|
外觀尺寸 |
寬 |
866 mm (34.1in) |
716 mm (28.2in) |
510 mm (20.1in) |
|
高 |
225 mm (8.9in) |
225 mm (8.9in) |
225 mm (8.9in) |
|
深 |
599 mm (23.6in) |
599 mm (23.6in) |
599 mm (23.6in) |
|
凈重 |
20.0 kg (44.1lb) |
17.0 kg (37.5lb) |
13.5 kg (29.8lb) |
|
附件 |
使用說明書, 電源線, CUBASE AI 下載信息 |
使用說明書, 電源線, CUBASE AI 下載信息 |
使用說明書, 電源線, CUBASE AI 下載信息 |
|
選配件 |
擴展卡, 腳踏開關 (FC5) |
擴展卡, 腳踏開關 (FC5) |
RK5014 機架安裝套件, 擴展卡, 腳踏開關 (FC5) |
|
其他 |
使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C |
使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C |
使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C |
