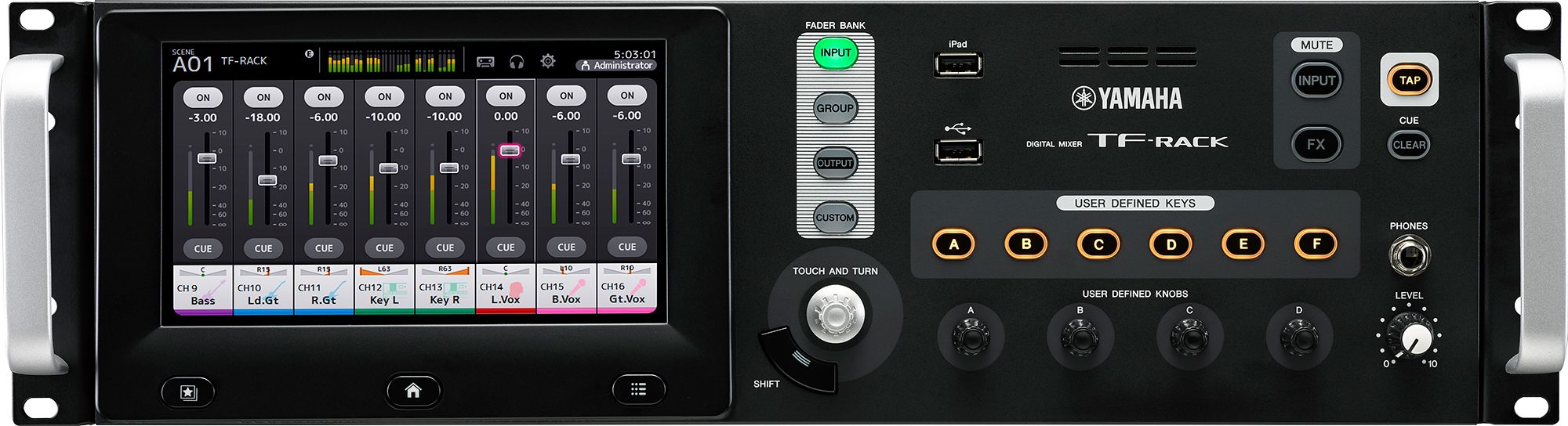

TF-RACK 數字調音臺

TF-RACK 是TF系列數字調音臺的緊湊型機架版本，為用戶提供與TF系列相同等級的性能和操控性。

All-in-One 機架式數字調音臺
輸入：16個模擬XLR/TRS混合麥克風/線路輸入+1個模擬RCA立體聲線路輸入
輸出：16個模擬XLR輸出
通道：40條輸入混音通道（32單聲道+2立體聲+2返送通道）
Aux母線：20個AUX（8單聲道+6立體聲）
立體聲母線：1
子母線：1
尺寸（寬×高×深）：480 mm (18-7/8 in) x 132 mm (5-1/4 in) x 409 mm (16-1/8 in)
凈重：9.2 kg (20.3lb)

概述		TF-RACK
混音能力	輸入通道	40（ 32 單聲道 + 2 立體聲 + 2 返送通道）
	AUX總線	20（ 8 單聲道 + 6 立體聲）
	立體聲總線	1
	SUB總線	1
輸入通道功能		8個DCA 編組
I/O	輸入	16 麥克風/線路（ XLR/TRS混合） + 1 立體聲線路（ RCA針）
	輸出	16（ 8 XLR + 8 TRS 耳機）
	擴展槽	1（用于NY64-D）
板載處理器	DSP	8 效果器 + 10 GEQ
通用技術規格
采樣率	內部時鐘	48 kHz
信號延時		小于2.6 ms， INPUT到OMNI OUT @Fs=48 kHz
推子		分辨率 = 10-bit， +10 dB 至 –138 dB, –∞ dB 所有推子
總諧波失真		少于 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω，I NPUT 至 OMNI OUT，輸入增益=小（由-18dB/八度音階濾波器 @80kHz測量）
頻率響應		+0.5， –1.5 dB 20 Hz–20 kHz，適用于+4 dBu 輸出 @1kHz
動態范圍		110 dB typ.， DA轉換器， 108 dB typ.， INPUT 至 OMNI OUT
嗡音&噪聲電平	等效輸入噪聲	-128dBu typ.，輸入增益=大（由A記權濾波器測量）
嗡音&噪聲電平	殘余輸出噪聲	–85 dBu， ST master關閉（由A記權濾波器測量）
串?dāng)_		–100 dB （由-30Db/倍頻濾波器@22kHz測量），相鄰INPUT/OMNI OUT通道，輸入增益=小
電源要求		100–240 V 50/60 Hz
電源消耗		85 W
外形尺寸	W	480 mm (18-7/8 in)
	H	132 mm (5-1/4 in)
	D	409 mm (16-1/8 in)
凈重		9.2 kg (20.3lb)
包含附件		使用說明書，電源線， NUENDO LIVE（ DAW軟件），橡膠腳墊(4)
選購件		音頻界面卡(NY-64D)，腳踏開關(FC5)
其他		運行溫度范圍： 0–40 °C / 存儲溫度范圍： –20-60 °C

錄音/播放

PC/Mac (USB2.0)	錄音 34 軌，播放 34 軌
USB存儲設備	錄音 2 軌（USB硬盤驅動/SDD）*, 播放 2 軌（USB硬盤驅動/SDD/U盤）

*請注意，TF系列不支持USB移動硬盤進行錄音。兼容的硬盤驅動器請參考本鏈接。

模擬輸入特性

輸入端口	增益	負載阻抗	標稱應用	輸入電平			接口	平衡 / 非平衡
輸入端口	增益	負載阻抗	標稱應用	靈敏度*1	標稱	失真前大	接口	平衡 / 非平衡
INPUT1-16	+66dB	7.5kΩ	50-600Ω 麥克風 or 600Ω 線路	-82dBu (61.6μV)	-62dBu (0.616mV)	-42dBu (6.16mV)	耳機/麥克風接口 (XLR-3-31類2 或TRS耳機3)	平衡
INPUT1-16	-6dB	7.5kΩ	50-600Ω 麥克風 or 600Ω 線路	-10dBu (245mV)	+10dBu (2.45V)	+30dBu (24.5V)	耳機/麥克風接口 (XLR-3-31類2 或TRS耳機3)	平衡
ST IN	-	10kΩ	600Ω 線路	-30dBV (31.6μV)	-10dBV (316mV)	+10dBV (3.16V)	RCA針插口	非平衡

*1.靈敏度是當裝置被設定為大電平時要產生+4dBu（ 1.23V）或標稱輸出電平所需的大增益。（所有推子和電平控制都處在大位置。）
*2. 1：地， 2：熱， 3：冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4. 在這些規格中， 0 dBu = 0.775Vrms。
*5. +48V DC（幻象電源）可通過單個軟件控制開關被用于INPUT XLR類接口。

模擬輸出特性

輸出端口	信號源阻抗	標稱應用	輸出電平		接口	平衡/非平衡
輸出端口	信號源阻抗	標稱應用	標稱	削波前大	接口	平衡/非平衡
OMNI OUT 1-8	75Ω	600Ω 線路	+4dBu (1.23 V)	+24dBu (12.3 V)	XLR-3-32 type *1	平衡
OMNI OUT 9-16	75Ω	600Ω 線路	+4dBu (1.23 V)	+24dBu (12.3 V)	TRS耳機接頭*6	平衡
耳機輸出*5	100Ω	40Ω 耳機	3mW	75mW	立體聲耳機接頭 (TRS) *2	非平衡

*1. 1：地， 2：熱， 3：冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3. 在這些規格中， 0 dBu = 0.775Vrms。
*4. 所有輸出DA轉換器采用24bit， 128次過采樣。
*5. 電平控制位由大值降至 16dB 。
*6. Tip： HOT， Ring： COLD， Sleeve：接地

數字輸入/輸出特性

端口	格式	數據長度	音頻	接口
USB (TO HOST)	USB	24bit	34ch 輸入/ 34ch 輸出， PCM	USB (B 類)
iPad	USB	-	播放： MP3 或 WAV文件數據/錄音：波形文件數據	USB (A 類)
